XD系列AD/DA擴展模塊

XD系列PLC適配模擬量輸入輸出右擴展模塊，包含4點輸入、2點輸出規格。

XD系列PLC一般可擴展10~16個模塊。

電源規格：DC24V

14位高精度模擬量輸入、12位高精度模擬量輸出

模擬量輸入類型：電壓、電流可選

模擬量輸出類型：電壓、電流可選

特殊型號模擬量輸出為雙極性

XD系列PLC適配模擬量輸入輸出右擴展模塊，包含4點輸入、2點輸出規格。

XD系列PLC一般可擴展10~16個模塊。

電源規格：DC24V

14位高精度模擬量輸入、12位高精度模擬量輸出

模擬量輸入類型：電壓、電流可選

模擬量輸出類型：電壓、電流可選

特殊型號模擬量輸出為雙極性

命名規則

型號一覽表

型號

功能

XD-E4AD2DA

4通道14bit模擬量輸入（電流、電壓可選），雙極性輸入；

2通道12bit模擬量輸出（電流、電壓可選），電壓雙極性輸出；

XD-E4AD2DA-B

4通道14bit模擬量輸入（電流、電壓可選）；

2通道12bit模擬量輸出（電壓模式，雙極性輸出）；

AD/DA全部硬件單獨隔離；

注意：V6及以下版本的XD-E4AD2DA模塊不支持-5~5V、-10~10V、-20~20mA范圍。

基本規格

性能規格

項目	電壓輸入				電流輸入				電壓輸出		電流輸出
	4AD2DA		4AD2DA-B		4AD2DA		4AD2DA-B		4AD2DA	4AD2DA-B	4AD2DA
模擬量輸入范圍	0~5V, 0~10V, -5~5V, -10~10V		0~5V, 0~10V		0~20mA, 4~20mA -20~20mA		0~20mA, 4~20mA		-	-	-
最大輸入范圍	DC±15V		DC±15V		-40~40mA		0~40mA		-	-	-
模擬量輸出范圍	-		-		-		-		0~5V, 0~10V, -5~5V, -10~10V	-5~5V -10~10V	0～20mA 4～20mA （外部負載電阻小于500Ω）
									（外部負載電阻2KΩ~1MΩ）
數字輸入范圍	-		-		-		-		12位二進制數
									0~4095或-2048~2047	-2048~+2047	0~4095
數字輸出范圍	14位二進制數								-
	0~16383或-8192~8191	0~16383		0~16383或-8192~8191		0~16383			-	-	-
分辨率	1/16383(14Bit)；轉換數據以16進制形式存入PLC(14Bit)								1/4095(12Bit)；轉換數據以16進制形式存入PLC(12Bit)
綜合精確度	1%
轉換速度	2ms/1通道							2ms/1通道
模擬量用電源	DC24V±10%，150mA

注意：V6及以下版本的XD-E4AD2DA模塊不支持-5~5V、-10~10V、-20~20mA范圍。

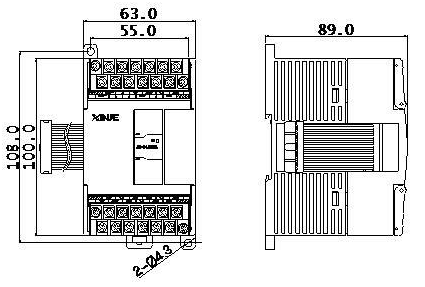

外觀尺寸圖（單位：mm）
