集PLC和HMI功能于一體（OP文本顯示器&XD系列PLC）
開關量輸入：10點，光耦隔離
開關量輸出：8點，晶體管輸出
模擬量擴展：Z -4AD2DA-A-BD、Z -3AD3PT-BD，可同時擴展2塊BD板
HMI畫面編輯簡單直觀，功能豐富
LCD顯示：192×64像素（3.7英寸）；LCD壽命可達2萬小時
功能鍵多達26個，功能均可自由指定
按鍵靈敏、精確
編程口多重功能設計：HMI和PLC編程使用同一根編程電纜
防水等級符合IP20
結構緊湊，大幅度節省電控柜空間
集PLC和HMI功能于一體（OP文本顯示器&XD系列PLC）
開關量輸入：10點，光耦隔離
開關量輸出：8點，晶體管輸出
模擬量擴展：Z -4AD2DA-A-BD、Z -3AD3PT-BD，可同時擴展2塊BD板
HMI畫面編輯簡單直觀，功能豐富
LCD顯示：192×64像素（3.7英寸）；LCD壽命可達2萬小時
功能鍵多達26個，功能均可自由指定
按鍵靈敏、精確
編程口多重功能設計：HMI和PLC編程使用同一根編程電纜
防水等級符合IP20
結構緊湊，大幅度節省電控柜空間
命名規則
1： | 系列名稱 | ZP系列：顯示區域不帶觸摸功能 |
2： | PLC類型 | 3：PLC部分為XD3系列 |
3： | 輸入輸出點數 | 18：10入8出 |
4： | 輸出類型 | T：晶體管輸出 |
型號一覽表
型 號 | 功 能 |
ZP3-18T | 屏部分為3.7英寸黃綠色顯示屏，像素192*64，26個按鍵，畫面容量：64KB；PLC部分為XD3系列10入/8出PLC，晶體管輸出；帶485通訊；3路AB相計數，8路外部中斷；可擴展2塊BD板；DC24V供電 |
電氣規格
項 目 | 規 格 | |
電氣 特征 | 輸入電壓 | DC24V |
功耗 | 低于10W（TYP2.0W） | |
允許瞬時停電 | 小于20ms | |
耐電壓 | AC1000V-10mA 1分鐘（信號與地間） | |
絕緣阻抗 | 約10MΩ，DC500V（信號與地間） | |
環境 | 操作溫度 | 0～50℃ |
保存溫度 | –10～60℃ | |
環境濕度 | 20~85%（無凝露） | |
耐振動 | 10~25Hz（X，Y，Z方向各30分鐘2G） | |
抗干擾 | 電壓噪聲： 1000Vp-p | |
周?chē)諝?/span> | 無腐蝕性氣體 | |
保護結構 | 符合IP20 | |
結構 | 冷卻方式 | 自然風冷 |
外部尺寸 | 172.0*121.0*56.5 | |
面板開孔尺寸 | 164.0*113.0 | |
接口 | 下載口 | RS-232 |
通訊口 | RS-485 | |
HMI規格
項 目 | 規 格 | |
畫面 屬性 | 類型 | 黃綠色LCD |
屏幕大小 | 3.7英寸 | |
使用壽命 | 20000小時以上，環境溫度25℃，24小時運行 | |
顯示區域 | 192*64 | |
對比度 | 電位器可調 | |
文字設定 | 簡/繁體中文，英文 | |
字符尺寸 | 點陣字體，矢量字體 | |
觸摸方式 | 不可觸摸 | |
存儲器 | 畫面 | 64KB FlashROM |
數據 | 4KB SRAM | |
PLC規格
項 目 | 規 格 | ||
程序執行方式 | 循環掃描方式 | ||
編程方式 | 指令、梯形圖并用 | ||
處理速度 | 0.05us | ||
停電保持 | 使用FlashROM及鋰電池 | ||
用戶程序容量※1 | 256KB | ||
I/O點數※2 | 輸入10點，輸出8點 | ||
內部線圈（M、HM） | 11008點 | M0~M7999【HM0~HM959】※5 | |
特殊用※6 SM0~SM2047 | |||
流程（S） | 1152點 | S0~S1023【HS0~HS127】 | |
定時器（T） | 點數 | 704點 | T0~T575 【HT0~HT95】 |
精確定時ET0~ET31 | |||
規格 | 100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 | ||
計數器（C） | 點數 | 704點 | C0~C575【HC0~HC95】 |
高速計數器HSC0~HSC31 | |||
規格 | 16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 | ||
數據寄存器（D） | 11548字 | D0~D7999【HD0~HD999】※5 | |
特殊用※6 SD0~SD2047 | |||
特殊用※6 HSD0~HSD499 | |||
FlashROM寄存器（FD） | 7120字 | FD0~FD5119 | |
特殊用※6 SFD0~SFD1999 | |||
特殊保密寄存器（FS） | 48字 | FS0~FS47 | |
順序功能塊WAIT指令專用線圈 | 32 | SEM0~SEM31 | |
高速處理功能 | 高速計數、脈沖輸出、外部中斷 | ||
口令保護 | 6位長度ASCII | ||
自診斷功能 | 上電自檢、監控定時器、語法檢查 | ||
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※5：【】標志，為默認的斷電保持區域，不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱附錄。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。

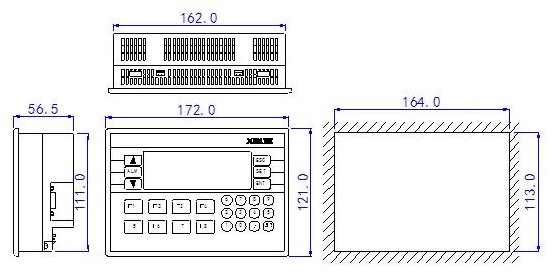

產品外形及尺寸（單位：mm）
 |
